درایو تابلویی کامپکت یک کنترلر صنعتی برای راه‌اندازی و کنترل الکتروموتورهای DC است که برای کاربردهایی با جریان بالا طراحی شده است. این درایو امکان کنترل موتورهای DC با جریان خروجی تا 1500 آمپر را فراهم می‌کند و در قالب یک تابلو برق اختصاصی، مجموعه‌ای از تجهیزات قدرت، حفاظت و کنترل را در اختیار کاربر قرار می‌دهد.

کنترل موتور DC تا 1500 آمپر

این کنترلر موتور DC برای راه‌اندازی الکتروموتورهای DC با جریان خروجی تا 1500 آمپر طراحی شده است. همچنین، کنترلر فیلد با ظرفیت جریان تا 100 آمپر در ساختار درایو در نظر گرفته شده است تا امکان کنترل بخش فیلد موتور نیز فراهم باشد.

تجهیزات قدرت و حفاظت موتور

در بخش قدرت این درایو از تریستور دیسکی استفاده شده است. برای حفاظت از موتور و قطعات قدرت نیز شش عدد فیوز اولترا فست با کیفیت مناسب در نظر گرفته شده است. مدار اسنابر نیز بخشی از ساختار الکتریکی درایو است و در کنار تجهیزات قدرت و حفاظتی، در طراحی مدار مورد استفاده قرار گرفته است.

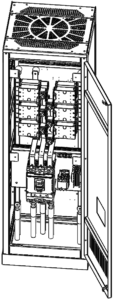

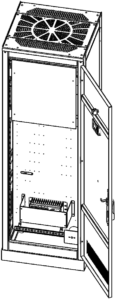

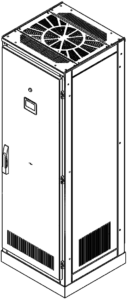

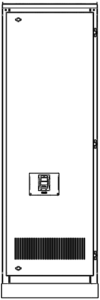

تابلو برق سفارشی با ساختار مقاوم

درایو تابلویی کامپکت در یک تابلو برق سفارشی‌ساز با استفاده از ورق مقاوم ساخته می‌شود. استفاده از شینه‌های مسی و آلومینیومی هم در ساختار تابلو، امکان اجرای مناسب اتصالات و مسیرهای انتقال جریان را فراهم می‌کند.

در بخش ورودی تابلو، کلید اتوماتیک LS با جریان 800 آمپر به همراه رله آندر ولتاژ در نظر گرفته شده است. همچنین سیستم کنترل فن الکتروموتور و تجهیزات جانبی مرتبط نیز در ساختار تابلو قابل استفاده است.

نمایشگر لمسی برای تنظیم و عیب‌یابی

یکی از بخش‌های کاربردی این درایو، نمایشگر لمسی 4 اینچ است که برای تنظیم پارامترها و عیب‌یابی درایو مورد استفاده قرار می‌گیرد. وجود رابط کاربری لمسی می‌تواند دسترسی به تنظیمات و اطلاعات موردنیاز هنگام بهره‌برداری و سرویس را ساده‌تر کند.

تغییر جهت موتور از طریق فیلد

این درایو به کلید تعویض جهت موتور از طریق فیلد مجهز شده است. این قابلیت امکان تغییر جهت عملکرد موتور را از طریق مدار فیلد فراهم می‌کند و برای کاربردهایی که تغییر جهت موتور در فرآیند کاری اهمیت دارد، قابل استفاده است.

مونتاژ رباتیک و تولید داخلی

کنترلر این درایو به‌صورت کاملا ایرانی تولید و مونتاژ می‌شود. فرآیند مونتاژ با استفاده از ربات‌های هوشمند انجام می‌گیرد که به ایجاد یکنواختی بیشتر در فرآیند تولید و مونتاژ تجهیزات کمک می‌کند.
