درایو تابلویی سنگین کار یک کنترلر صنعتی برای راه‌اندازی و کنترل الکتروموتورهای DC با جریان خروجی تا 4000 آمپر است. این محصول برای کاربردهای صنعتی با جریان بالا طراحی شده و در قالب یک تابلو برق سفارشی‌ساز، تجهیزات قدرت، حفاظت و کنترل موردنیاز درایو را در یک مجموعه یکپارچه ارائه می‌کند.

کنترل موتور DC تا 4000 آمپر

کنترلر موتور DC این درایو قابلیت راه‌اندازی الکتروموتورهای DC با جریان خروجی تا 4000 آمپر را دارد. همچنین درایو به کنترلر فیلد با ظرفیت تا 100 آمپر مجهز است که برای کنترل مدار فیلد موتور مورد استفاده قرار می‌گیرد.

تریستور دیسکی و حفاظت بخش قدرت

در بخش قدرت درایو تابلویی سنگین کار از تریستور دیسکی استفاده شده است. برای حفاظت موتور و قطعات قدرت نیز شش عدد فیوز اولترا فست در نظر گرفته شده است. همچنین مدار اسنابر در ساختار الکتریکی درایو قرار دارد.

ترکیب تجهیزات قدرت و حفاظتی، ساختار این درایو را برای استفاده در سیستم‌های صنعتی با جریان بالا مناسب می‌کند.

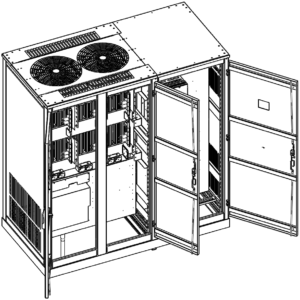

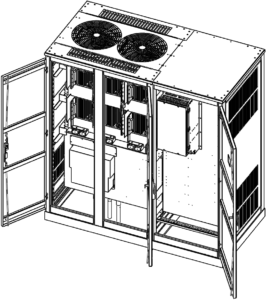

تابلو برق سفارشی و مقاوم

این درایو در یک تابلو برق سفارشی‌ساز با ورق بسیار مقاوم ساخته می‌شود که متناسب با کاربری درایو طراحی شده است. استفاده از شینه‌های مسی و آلومینیومی نیز در ساختار تابلو، امکان اجرای اتصالات و مسیرهای انتقال جریان را فراهم می‌کند.

در بخش تجهیزات ورودی تابلو، کلید هوایی 3200 آمپر به همراه رله آندر ولتاژ، رله شانت و موتور شارژ در نظر گرفته شده است. این مجموعه بخشی از تجهیزات کنترل و حفاظت الکتریکی تابلو را تشکیل می‌دهد.

کنترل فن و تجهیزات جانبی

درایو تابلویی سنگین کار امکان کنترل فن الکتروموتور و تجهیزات جانبی مرتبط را نیز فراهم می‌کند. این بخش برای مدیریت تجهیزات کمکی مورد استفاده در سیستم درایو در نظر گرفته شده است.

نمایشگر لمسی برای تنظیم و عیب‌یابی

یک نمایشگر لمسی 4 اینچ برای تنظیم و عیب‌یابی درایو در نظر گرفته شده است. این نمایشگر دسترسی اپراتور به تنظیمات و اطلاعات موردنیاز برای بررسی وضعیت درایو را ساده‌تر می‌کند.

تعویض جهت موتور از طریق فیلد

این کنترلر به کلید تعویض جهت موتور از طریق فیلد مجهز است. این قابلیت برای کاربردهایی که تغییر جهت موتور بخشی از فرآیند کاری است، مورد استفاده قرار می‌گیرد.

تولید و مونتاژ داخلی

کنترلر این درایو به‌صورت کاملا ایرانی تولید و مونتاژ می‌شود. فرآیند مونتاژ با استفاده از ربات‌های هوشمند انجام می‌گیرد و این روش، یکنواختی فرآیند مونتاژ و تولید را افزایش می‌دهد.
