درایو تابلویی متوسط یک کنترلر صنعتی برای راه‌اندازی و کنترل الکتروموتورهای DC با جریان خروجی تا 2000 آمپر است. این محصول به‌صورت تابلو برق سفارشی‌ساز طراحی و مونتاژ می‌شود و مجموعه‌ای از تجهیزات قدرت، حفاظت، کنترل و پایش را در یک ساختار یکپارچه در اختیار کاربر قرار می‌دهد.

کنترل موتور DC تا 2000 آمپر

کنترلر موتور DC این درایو برای راه‌اندازی الکتروموتورهای DC با جریان خروجی تا 2000 آمپر طراحی شده است. همچنین یک کنترلر فیلد با ظرفیت تا 100 آمپر در ساختار آن قرار گرفته که امکان کنترل مدار فیلد موتور را فراهم می‌کند.

تریستور دیسکی و تجهیزات حفاظتی

در بخش قدرت درایو تابلویی متوسط از تریستور دیسکی استفاده شده است. برای حفاظت موتور و قطعات قدرت نیز شش عدد فیوز اولترا فست در نظر گرفته شده است. همچنین مدار اسنابر بخشی از ساختار الکتریکی درایو است و در طراحی بخش قدرت مورد استفاده قرار گرفته است.

تابلو برق سفارشی و مقاوم

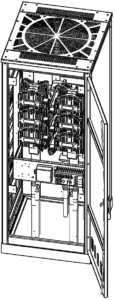

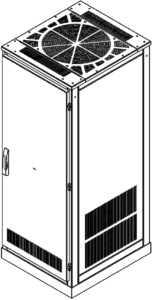

این درایو در یک تابلو برق سفارشی‌ساز با ورق مقاوم ساخته می‌شود که متناسب با کاربری درایو طراحی شده است. استفاده از شینه‌های مسی و آلومینیومی نیز امکان اجرای مسیرهای انتقال جریان و اتصالات قدرت را در ساختار تابلو فراهم می‌کند.

در بخش ورودی و حفاظت تابلو، کلید هوایی 1600 آمپر به همراه رله آندر ولتاژ، رله شانت و موتور شارژ در نظر گرفته شده است. این مجموعه، بخش مهمی از تجهیزات کنترل و حفاظت الکتریکی تابلو را تشکیل می‌دهد.

کنترل فن و تجهیزات جانبی

درایو تابلویی متوسط امکان کنترل فن الکتروموتور و تجهیزات جانبی مرتبط را نیز در ساختار خود دارد. این قابلیت برای مدیریت تجهیزات کمکی مورد استفاده در سیستم درایو در نظر گرفته شده است.

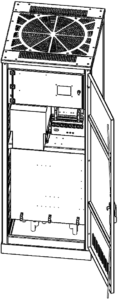

نمایشگر لمسی برای تنظیم و عیب‌یابی

یک نمایشگر لمسی 4 اینچ برای تنظیم پارامترها و عیب‌یابی درایو در نظر گرفته شده است. استفاده از این نمایشگر، دسترسی اپراتور به تنظیمات و اطلاعات موردنیاز برای بررسی وضعیت درایو را ساده‌تر می‌کند.

تغییر جهت موتور از طریق فیلد

این کنترلر به کلید تعویض جهت موتور از طریق فیلد مجهز است. این قابلیت برای سیستم‌هایی که تغییر جهت عملکرد موتور در فرآیند کاری آن‌ها موردنیاز است، قابل استفاده خواهد بود.

تولید و مونتاژ داخلی

کنترلر این درایو به‌صورت کاملا ایرانی تولید و مونتاژ می‌شود. فرآیند مونتاژ با استفاده از ربات‌های هوشمند انجام می‌گیرد تا فرآیند تولید و مونتاژ قطعات با یکنواختی و دقت مناسب انجام شود.
